8號炮塔銑MX-8HG技術參數_產品詳細參數

名稱	8號炮塔銑MX-8HG技術參數
工作臺面積 Table area	1524x360mm
縱向行程（左右X方向） Longitudinal travel (left and right X direction)	1200mm
橫向行程（前后Y方向） Transverse stroke (front and rear Y direction)	500mm
垂向行程（上下Z方向） Vertical stroke (upper and lower Z direction)	500mm
工作臺載重 Table load	900KG
主軸端面到工作臺距離 Spindle end face to worktable distance	660mm
主電機功率 Main motor power	5HP
電壓 voltage	三相380v(或220V/415V/440v）
頻率 frequency	50/60Hz
主軸錐孔 taper hole of spindle	NT40主軸
主軸級速 Spindle stage speed	16
低速 low speed	80/135/210/325/660/1110/1750/2720
高速 high speed	160/270/420/650/1320/2220/3500/5440
主軸行程 travel of spindle	120mm
套筒 jacket	105mm
T型槽 T-groove	16x3x65mm
滑枕伸出臂 Sliding pillow outstretched arm	600mm

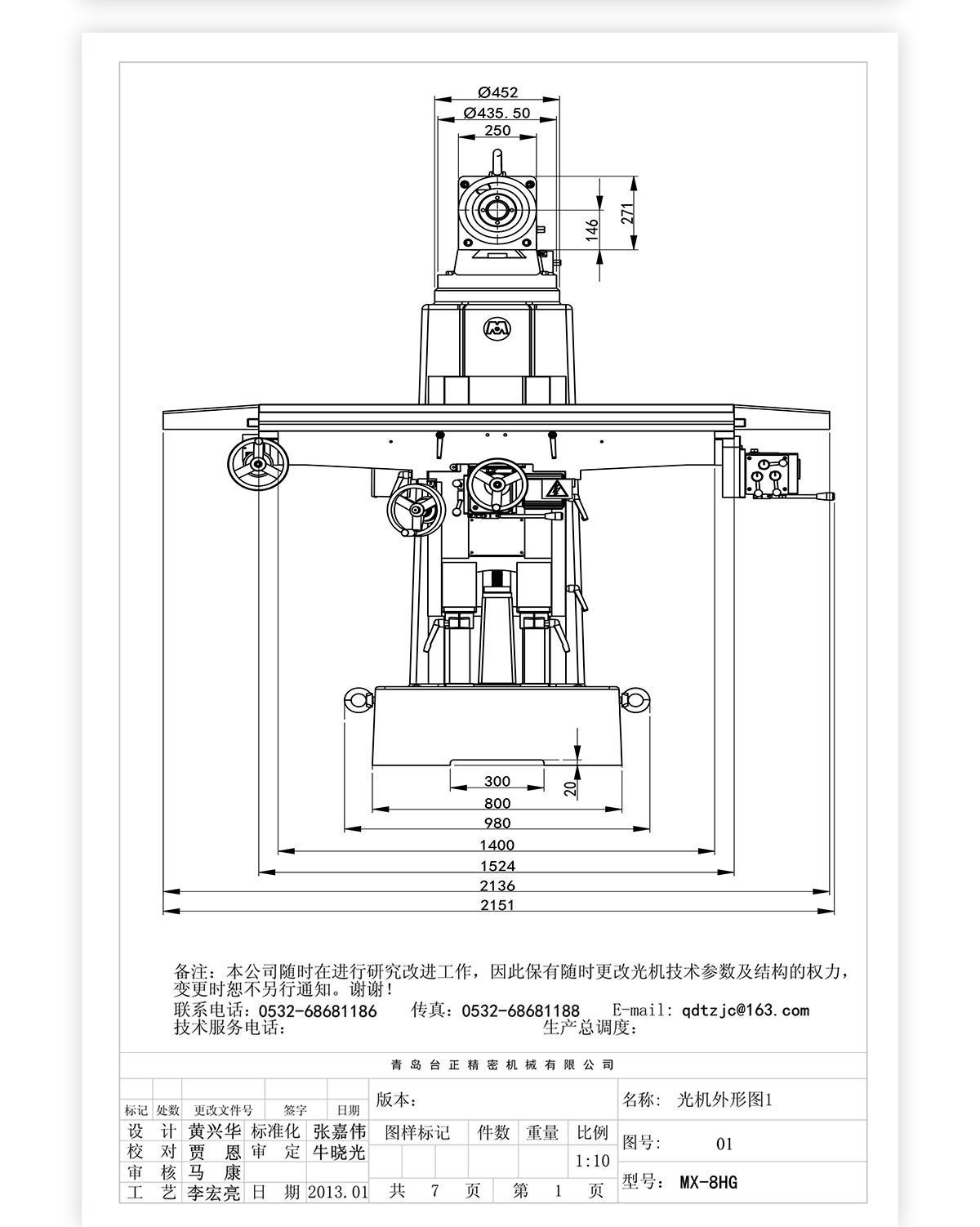

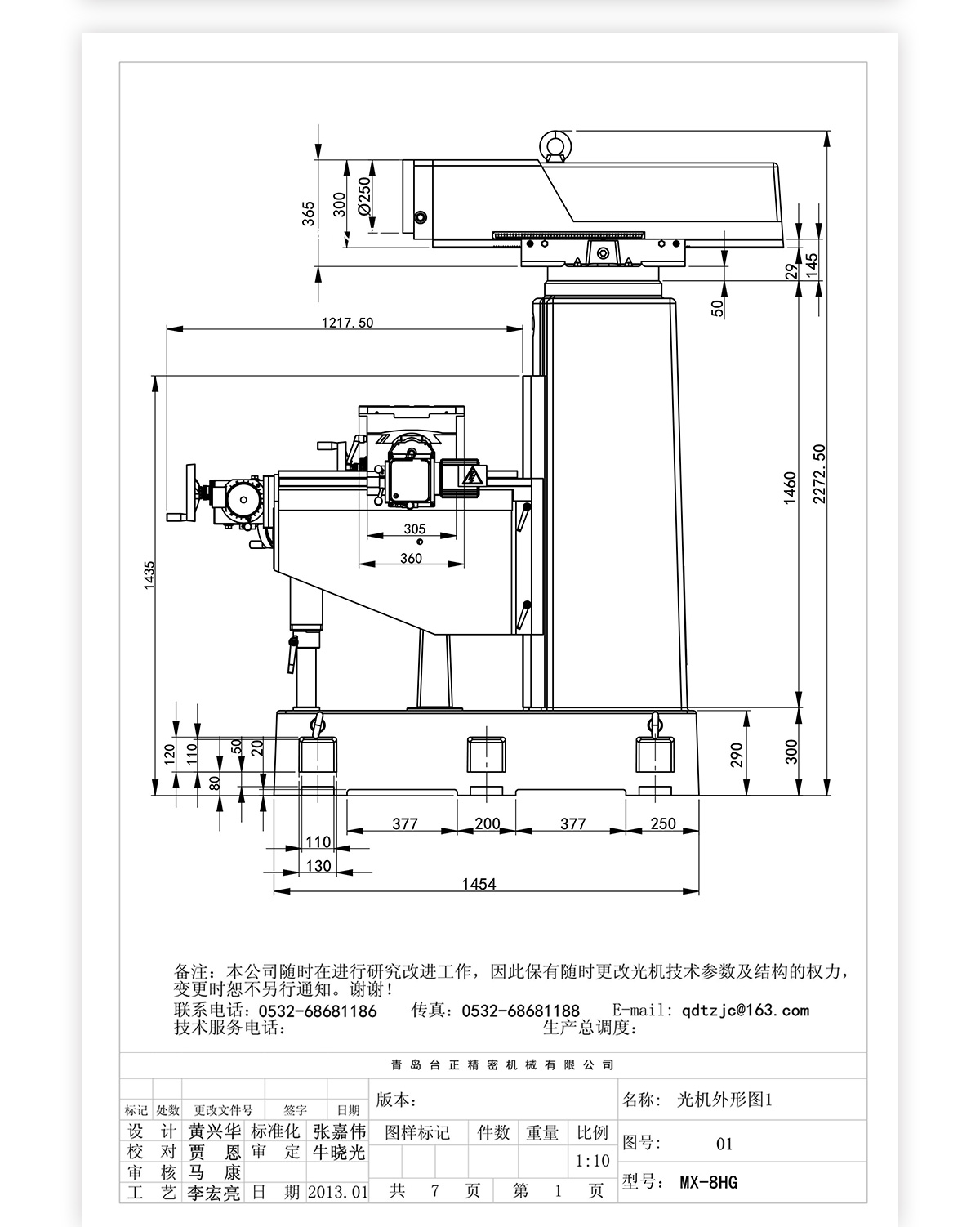

機床外形尺寸 Machine tool shape dimension	2500/2600/3000mm
重量 weight	3000KG

配置對比 Configuration contrast	MX-8HG
光柵尺 Grating ruler	X、Y、Z三軸光柵尺
工作臺縱向（左右X方向） Table longitudinal direction ( left and right X directions )	機械齒輪式走刀器
工作臺橫向（前后Y方向） Table transverse (front and rear Y direction)	機械齒輪式走刀器
工作臺垂向（上下Z方向） Vertical worktable (up and down Z)	快速上、下升降
夾頭組 Chuck group	NT40夾頭組15件套裝
拉桿 bar	M16拉桿
導軌形式（X、Y、Z） Guide rail form	X向燕尾導軌，Y、Z向矩形方軌▲■■
絲桿形式 Wire rod form	X、Y臺灣滾珠絲桿，Z向螺母絲桿

※ 選配：為增加特殊附件，需另行計價。
