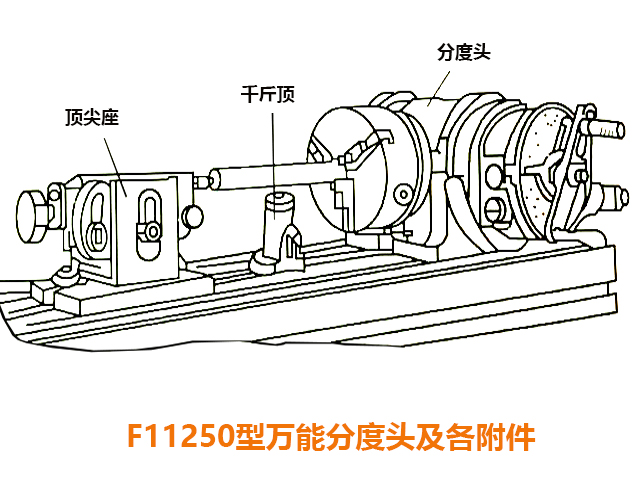

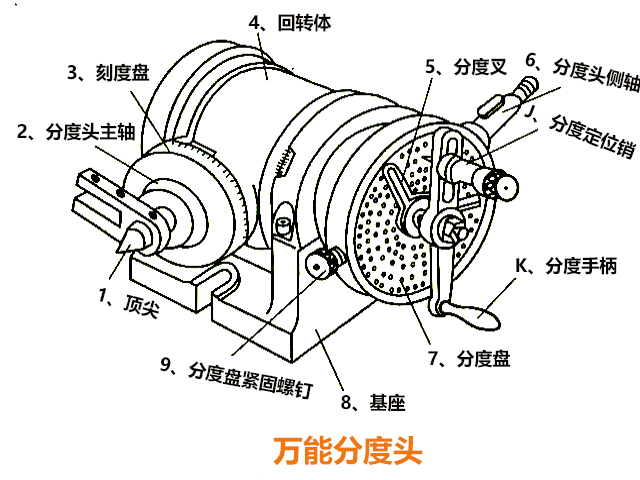

一、萬能分度頭的結構。萬能分度頭是炮塔銑床、數控銑床常用的一種精密附件，用來擴大機床的工藝范圍。其規格通常用夾持工件的最大直徑表示，常用的有160mm、200mm、250mm、320mm等，其中F11250型萬能分度頭的應用是最普通的。分度頭安裝在銑床工作臺上，被加工工件支承在分度頭主軸頂尖與尾座之間或安裝于盤卡上。利用分度頭可完成以下工作：

（1）使工件周期地繞分度頭主軸軸線回轉一定角度，以完成等分或不等分的分度工作，如加工花鍵、方頭、齒輪、六角頭及多齒刀具等。

（2）通過分度頭使工件的旋轉與工作臺絲杠的縱向進給保持一定的關系，以加工螺旋槽、螺旋齒輪及阿基米德螺旋線凸輪等。

（3）用卡盤夾持工件，使工件軸線相對于銑床工作臺傾斜一所需角度，以加工與工件軸線相交成一定角度的平面、溝槽及直齒錐齒輪等。

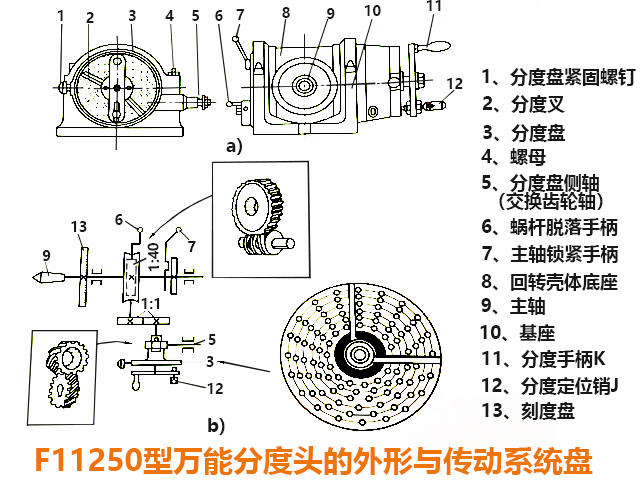

F11250型萬能分度頭的具體外形及傳動系統。

（1）基座。使用萬能分度頭時，將萬能分度頭的基座10固定在銑床工作臺上，基座下面的槽里裝有兩塊定向鍵，可先與銑床工作臺面的T形槽相配合，使主軸軸線準確地平行于工作臺的縱向進給方向。

（2）回轉殼體底座。它以?xún)奢S頸支承在基座10上，并可繞其自身的軸線，沿底座8的環形導軌轉動，使主軸跟著在水平線以下6°至水平線以上90°范圍以?xún)日{整傾斜角度，調整角度之前應松開基座上部靠主軸后端的兩個螺母4，調整后再緊固。

（3）分度頭主軸。它是空心的，前端有一莫氏錐孔及一定位錐面，用于安裝頂尖或自定心卡盤；后端莫氏錐孔可裝入心軸，作為差動分度或做直線移距分度用。主軸前端固定著刻度盤13，可與主軸一起轉動?？潭缺P(pán)上有0°～360°的刻度線，可作分度之用。

（4）分度頭側軸。它可裝上交換齒輪，已建立與工作臺絲杠的運動聯系。它通過一對速比為1:1的交錯軸斜齒輪副與空套在分度手柄軸上的分度盤相聯系。

（5）分度盤。它裝在分度頭側面，分度盤正反兩面都有若干圈數目不同的等分小孔。分度頭通常備有兩塊分度盤，各圈的孔數：第一塊正面為24、25、28、30、34、37，反面為38、39、41、42、43；第二塊正面為46、47、49、51、53、54，反面為57、58、59、62、66。分度盤的左側有一個分度盤緊固螺釘，作用是緊固分度盤、微量調整分度盤或卸下調換分度盤。

（6）分度手柄。將分度手柄K轉過一定的轉數，裝在手柄槽內的分度定位銷J插入分度盤上的孔，經傳動比1:1的交錯軸斜齒輪副和1:40的蝸桿副，傳到主軸9轉動相應的角度。分度手柄K在萬能分度盤的孔圈上應轉過的圈數和孔數，可以根據工件的需要計算確定，使工件完成等分或不等分分度。

（7）分度叉。分度時，為了避免每分度一次都要數孔數，可利用分度叉來計數。松開分度叉緊定螺釘時，可任意調整兩叉之間的孔數。為了防止搖動分度手柄K時帶動分度叉轉動，可用彈簧片將它壓緊在分度盤上。另外，分度叉兩叉角之間的實際孔數，應比所需要孔距數多一個孔，因為第一個孔是作為起始點不計數的。調整分度叉兩叉之間的孔數時，將分度叉上左側叉板緊貼分度定位銷J。松開緊定螺釘，右側叉板轉過相應的孔距并擰緊。每次分度后，順著手柄轉動方式撥動分度叉，以備下次使用。

（8）蝸桿脫落手柄和主軸鎖緊手柄。它們位于分度頭的左側。蝸桿脫落手柄6可使用蝸桿與渦輪脫開或嚙合；主軸鎖緊手柄7在分度時松開，以便松開主軸，分度完畢后要鎖緊，從而鎖緊主軸。

二、炮塔銑床、數控銑床分度方法。常用的分度方法有直接分度法、簡單分度法和差動分度法三種。

（1）直接分度法。當加工分度數目較少的工件（如等分數為2、3、4、6）或分度精度要求不高時，可用手直接分度。直接分度時將渦輪脫開，利用主軸前端的刻度環和固定在回轉殼體上的游標讀出轉角，分度后必須用主軸鎖緊手柄將主軸鎖緊后方可切削。

（2）簡單分度法。簡單分度法是最常用的一種分度方法。分度時，先將分度盤固定，轉動手柄，通過傳動系統帶動主軸和工件轉過所需的度（圈）數。

調整分度叉之間的夾角時，使兩叉間在49孔的孔圈上包含7+1=8個孔（即7個孔距）。分度時，拔出分度定位銷J，轉動分度手柄K一整圈，再轉分度叉內的孔距數，然后重新將分度定位銷J插入孔中定位。最后順時針撥動分度叉，使其左叉緊靠分度定位銷，為下次定位做準備。

（3）差動分度法。簡單分度法雖然能夠解決大部分的分度問題，但由于分度盤的孔圈有限，一些分度數不能與40約簡（如63、83、109、127等），或工件的等分數z和40約簡后，分度盤上沒有所需要的孔圈。此時，可采用差動分度法。
