下面是在孔系加工中，數控銑床鏜孔數控系統編程示例，大家可以參考一下。1、0000。N010 M3 S500；（主軸開始旋轉）N020 G90G99G76 X300.0 Y-250.0；（定位，鏜孔1，然后返回到尺點）N030 Z - 150.0 R 一 100.0 Q5.0;（孔底定向，然后移動5 mm）N040 P1000.0 F120.0；（在孔底停止1 s）

N050 Y-550.0；（定位，鏜孔2,然后返回到尺點）N060 Y-750.0；（定位，鏜孔3,然后返回到尺點）N070 X1000.0；（定位，鏜孔4,然后返回到點）N080 Y-550.0;（定位，鏜孔5,然后返回到K點）N090 G98 Y-750.0;（定位，鏜孔6,然后返回到初始平面）N100 G80 G28 G91 XO YO ZO；（返回到參考點）N110 M05；（主軸停止旋轉）

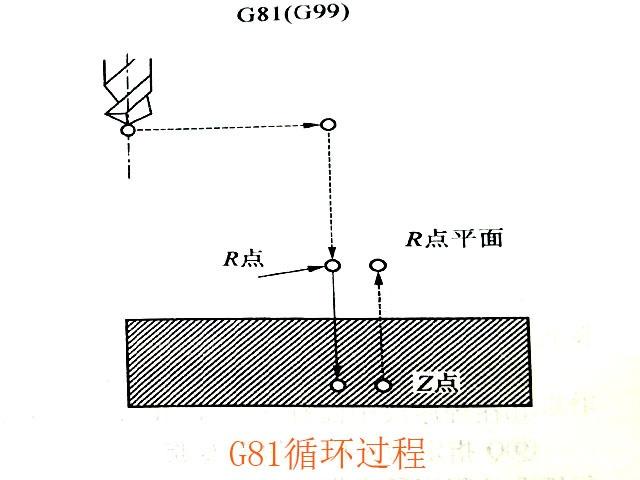

2、G81 —鉆孔循環，鉆中心孔循環指令。該循環用作正常鉆孔。切削進給執行到孔底，然后，刀具從孔底快速移動退回。指令格式.G81 X__Y__Z__R__F__K__;式中X、 Y為孔位數據；Z為從R點到孔底的距離；R為從初始平面到R點的距離；F為切削進給速度；K為重復次數。

說明：①執行G81循環，機床在沿著X軸和Y軸定位后，快速移動到R點。從R點到Z點執行鉆孔加工。然后，刀具快速退回。②在指定G81之前，用輔助功能（M代碼）旋轉主軸。③當G81代碼和M代碼在同一程序段中被指定時，在第一定位動作的同時，執行M代碼。然后，系統處理下一個動作。④當指定重復次數K時，則只在第一個孔執行M代碼，對第二個和以后的孔，不執行M代碼。⑤當在固定循環中指定刀具長度偏置（G43、G44或G49）時，在定位到尺點的同時加偏置。⑥在改變鉆孔軸之前必須取消固定循環。⑦在程序段中沒有X、Y、Z、R或任何其他軸的指令時，不執行鉆孔加工。⑧不能在同一程序段中指定01組G代碼和G81，否則G81將被取消。⑨在固定循環方式中，刀具偏置被忽略。
